一、设备要求

1.   购买单位：

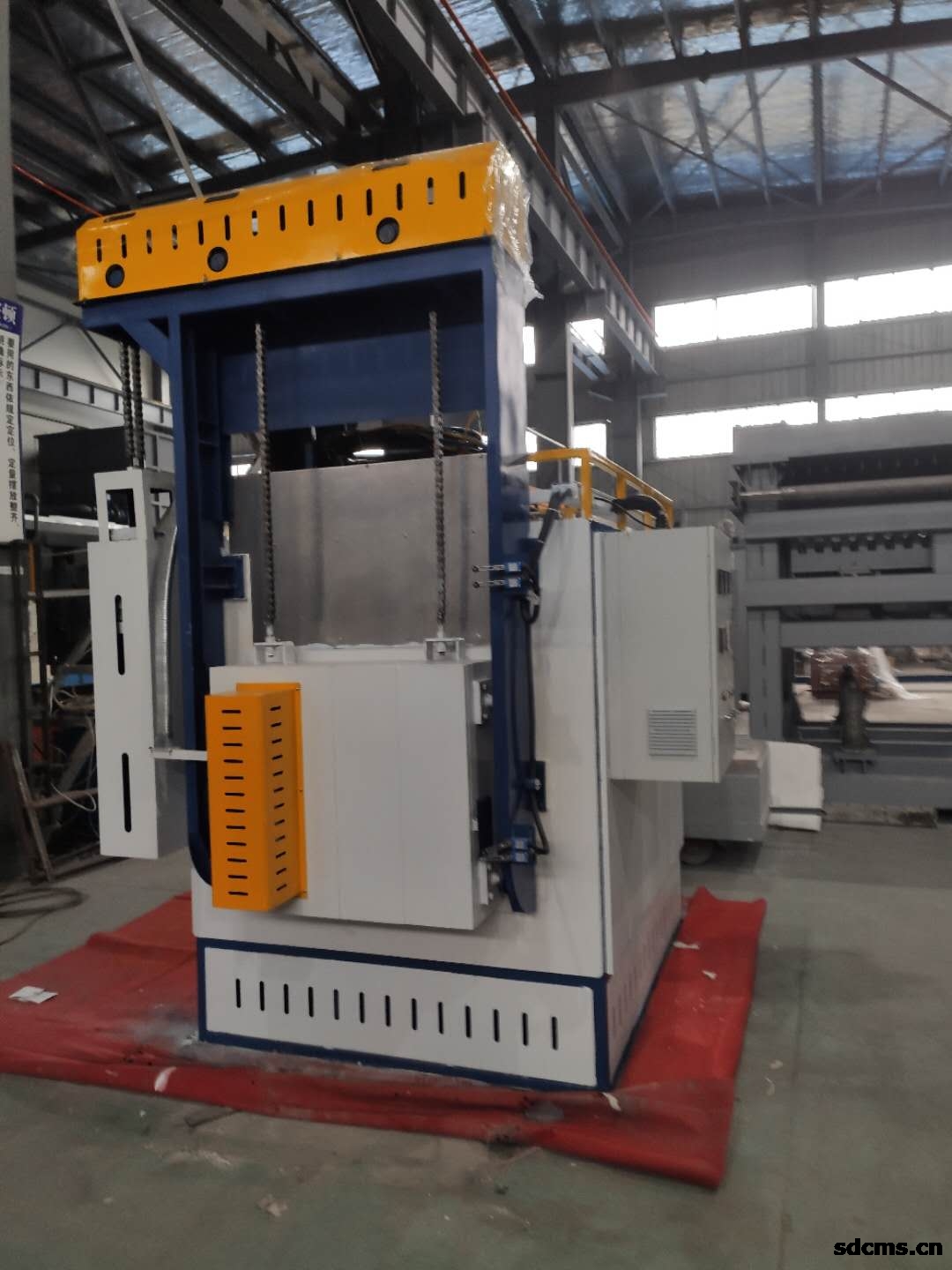

2.   设备名称：750℃热风循环室式回火炉。

3.   设备用途：用于新型金属材料、电子元器件及粉体材料的加热及热处理等。

二、主要参数及结构组成

1.  技术参数

1)   设备型号：RX700-40-HKHC

2)   工作电源：AC380V，50/60Hz

3)   炉膛材质：纤维+耐火砖复合结构

4)    额定功率： 40KW±10

5)    有效尺寸(深x宽x高）：1000*500*300

6)   料架外形尺寸(深x宽x高）：1000*500*50

7)   炉膛尺寸(深x宽x高）： 1300*800*650

8)   设计温度(℃)：         750

9)   常用温度(℃)：         100-700

10) 程序控制：            温控仪+可控硅

11) 推荐升温速率：        ≤15℃/min

12) 控温精度(℃)：       ±1℃

13) 炉温均匀性：         ±5℃

14) 外壁温度：           室温+35℃

15) 加热元件：           高温电阻丝

2.  结构组成：

加热炉主要有炉体、热风循环系统、电加热装置、炉门及驱动装置、加热料架等组成。

1)   炉体结构：炉体外壁为普通碳钢及型钢结构，以维持炉体不变形。保温采用高温耐火纤维或轻质耐火砖混合结构，这种结构的炉体具有保温性能好、炉温均匀好、寿命长、节能的特点。

2)   热风循环系统：由循环风机和导流罩组成。炉顶设置炉气循环风机，风机下有型钢支撑，可以方便的从上部安装和取出，风机为专业厂家设计、生产、制造。具有效率高、噪声小的特点。炉膛内设置导流罩，导流罩采用高温耐热不锈钢板焊接成型，在炉内进行气流循环，以满足炉子温度在 700℃ 左右，达到炉温均匀性±5℃的要求。

风机风量模拟

3)   电热元件：电加热装置布置在炉体内侧部，外部密封，维修及更换方便。

4)   炉门及驱动装置：炉门做成电动升降式。炉门由型钢、钢板经加工焊接成炉门外壳。保温材料由耐高温硅酸铝纤维制作,炉门升降采用链轮牵引,减速机+链条提升及下降。炉门与炉口的密封采用纤维盘根软密封材料。炉门由人工控制，炉门的升降能保证工件快速转移的要求。空冷时为了工件能达到工艺要求，炉门上下移动时，可设置中间位，方便客户更好的调整工件空冷的时间。特点：密封效果好，寿命长，易维护。

5)   加热料架：有耐热钢型材和板网焊接而成，不易变形，作为小型工件的加热平台，板网有透气孔，方便热循环风从下部进入，对工件能够均匀加热起到关键性的作用。

6)   排气口（选装）：在炉体的后上部，可调节开口的角度，排气量的大小。

7)   电气控制系统：分为温度控制系统和动作控制系统。

u  机械控制系统：机械动作及联锁保护相互制约，主要包括风机的运行及炉门的开启。

u  温度控制系统：采用日本进口温控仪表（FP93），可输入4条10段的温度曲线（也可并成1条40段曲线），按照PID原理对炉温进行自动控温。能够长时间稳定运行，电气元件设计合理，便于操作和维护。

u  电气零部件：接触器、继电器、行程开关、按钮、指示灯等为知名品牌。

u  控温表及记录仪：使用一块智能化数字仪表，PID 方式控温，品牌为岛电品牌；一块国产无纸记录仪，可用优盘方便的拷贝记录数据。

u  在柜体或炉体上方加装声光报警器，方便提醒客户到温或进、出炉警示。
